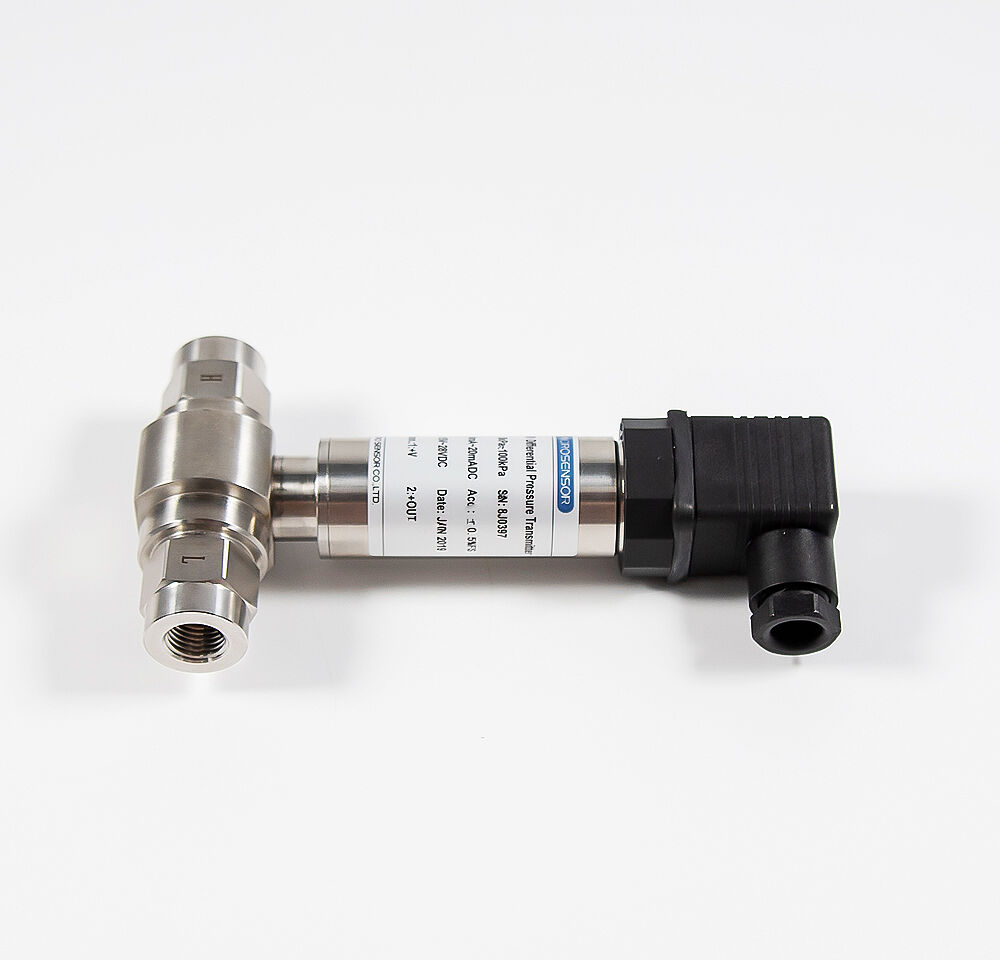

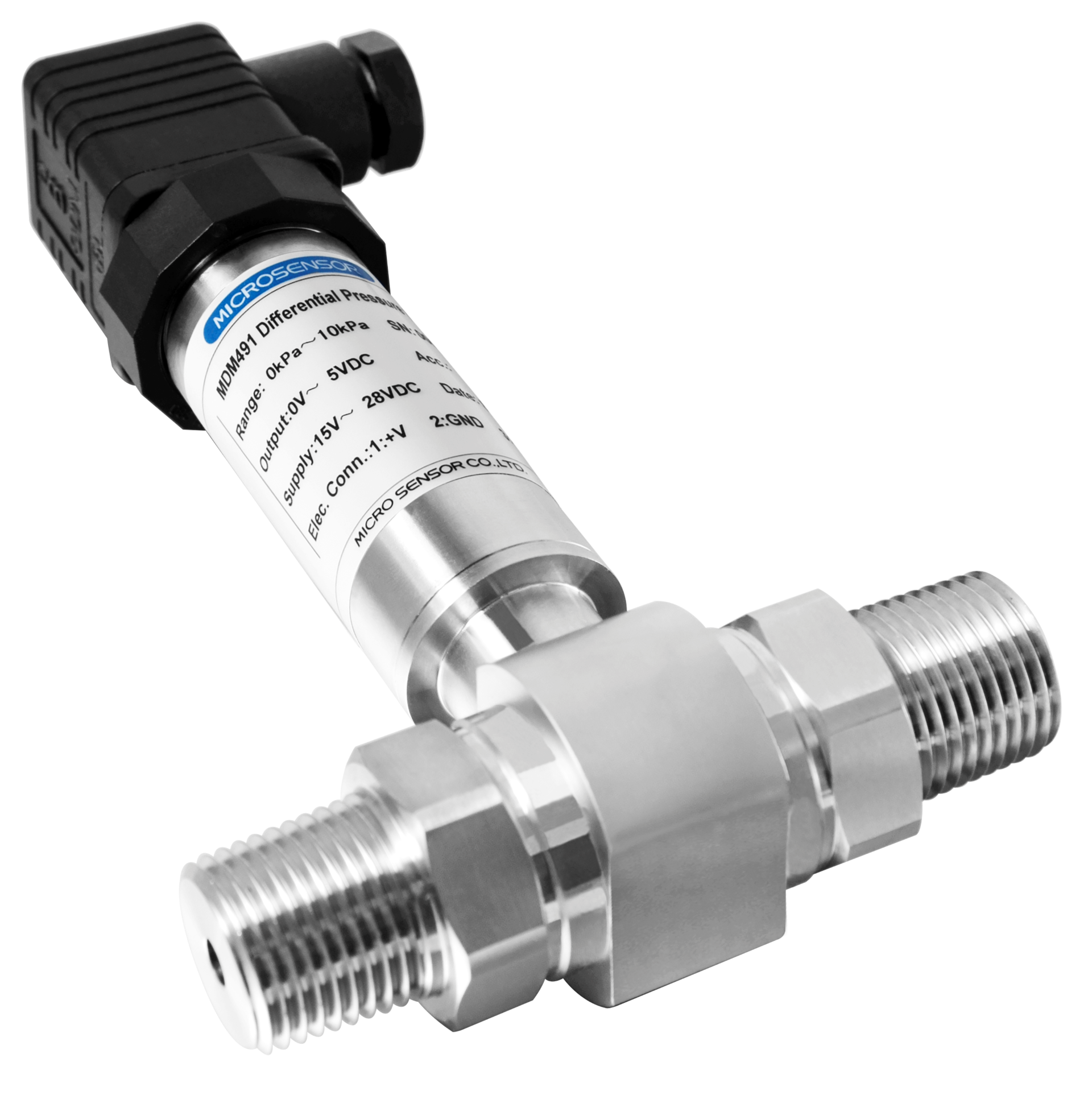

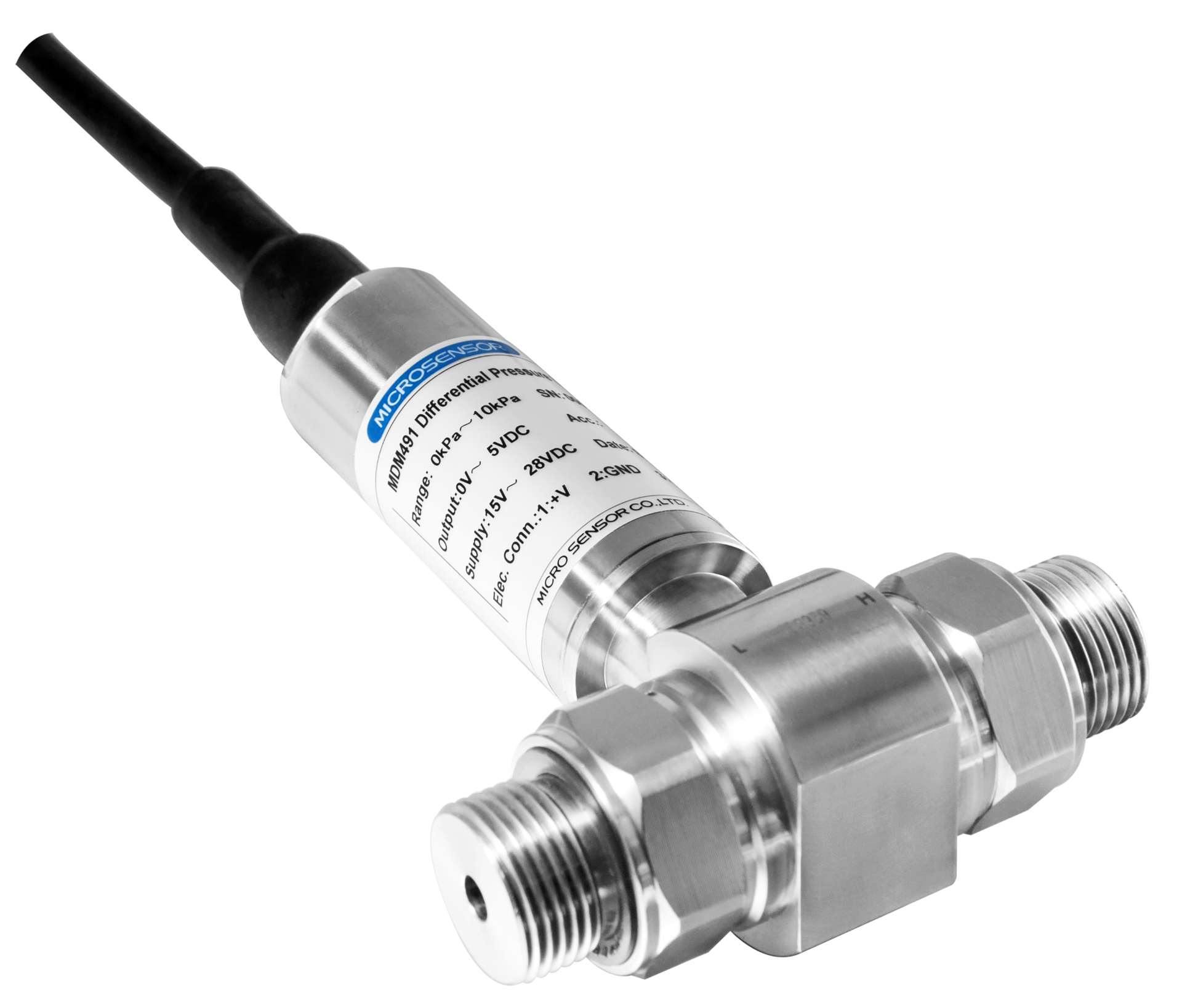

Microsensor MDM491 Serie
Der präzise Druckmessumformer mit Ex-Schutz
Der MDM491 ist ein Produkt mit eigengeschützter Sicherheit, das der Ex ia IIC T6 Ga-Zertifizierung entspricht. Dieser Druckmessumformer verwendet einen piezoresistiven Sensor als Sensorelement, der in einem Raum zwischen zwei Membranen und dem eigentlichen Sensor platziert ist. Silikonöl füllt diesen Raum aus und ermöglicht die Übertragung von Druckänderungen auf den Sensor.
Die Verbindung des Sensors mit einem Verstärkerschaltkreis erfolgt über Drähte. Hierbei nutzt er den piezoresistiven Effekt von Halbleitern, um das Signal der differenziellen Druckdifferenz in ein elektrisches Signal umzuwandeln.
Merkmale
• Eigensicher, Ex ia IICT6 Ga
• Lasergeschweißt, vollständig abgedichtet
• Temperaturkompensation und Alterungskompensation, stabile
und zuverlässige Leistung
• Nullpunkt und Messspanne extern einstellbar
• CE-, EAC-, RoHS- und CCS-zertifiziert
Anwendungsbereiche
• Wasseraufbereitung
• Pumpen und Kompressoren
• Hydraulik- und Pneumatiksysteme
• Maschinenbau
• Kälteanlagen
• Mess- und Regeltechnik
• Druckbehälter
Besondere Konstruktion für höchste Dichtheit und Schutz
Die besondere Konstruktion des MDM491 umfasst eine Laserschweißtechnologie und eine vollständig verschweißte Struktur. Dadurch wird eine hohe Dichtheit gewährleistet und der Druckmessumformer vor äußeren Einflüssen geschützt. Zusätzlich ist es möglich, den Nullpunkt und die Spannung von außen einzustellen. Dadurch kann der Druckmessumformer präzise an spezifische Anforderungen angepasst werden.
Die Messungen erfolgen mit hoher Genauigkeit, da das Ausgangssignal der Wheatstone-Brücke auf dem Sensorchip eine starke lineare Beziehung zur gemessenen differenziellen Druckdifferenz aufweist.
| Druckanschluss | Außengewinde |
| Druckbereich | 0bar∼350mbar...20bar |
| Drucktyp | Differenz |
| Durchmesser | ø27mm |
| Signalausgang | Stromausgang, Spannungsausgang |
| Genauigkeit | ±0.5%FS |
| Langzeitstabilität | ±0.2%FS/Jahr (typ.) |
| Temperaturbereich | -30°C~80°C |
| Zulassungen | CE, RoHS, CCS |
| Zertifizierung | Ex ia IIC T6 Ga |
